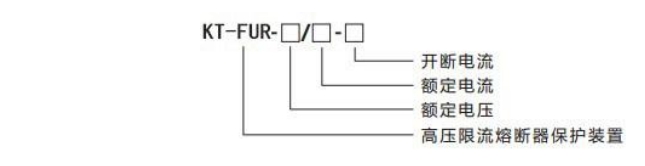

型號說明:
技術參數：
額定電壓：3、6、10、20、35 kV
額定電流：10A、50A、80A、100A、125A、200A、250A、315A
額定頻率：50（60）HZ 通訊接口：RS 4 8 5

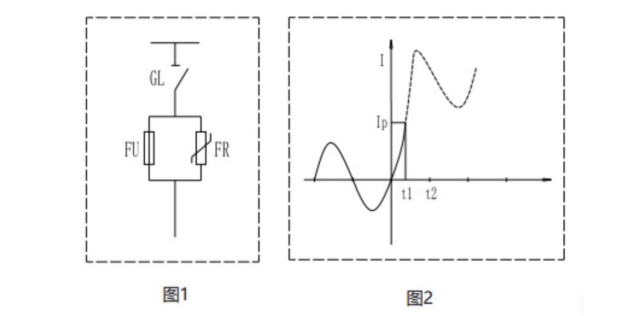

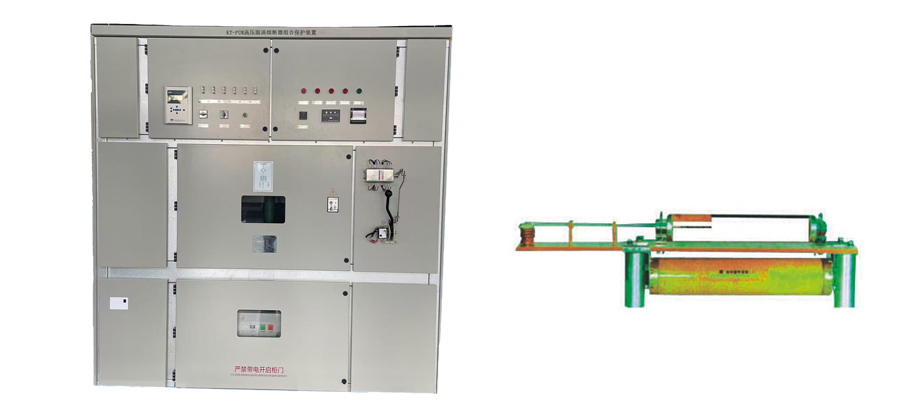

產品概述：高壓限流熔斷器保護裝置（以下簡稱限流熔斷器柜）適用于 3~3 5 kV 電力系統 中，主要元件由高壓限流熔斷器 FU、非線性電阻 FR 和隔離開關組成（見圖 1），在故障短 路發生后的 1~2ms 內截流，2~4ms 內切除故障。
技術參數： 額定電壓：3、6、10、20、35 kV 額定電流：10A、50A、80A、100A、125A、200A、250A、315A 額定頻率：50（60）HZ 通訊接口：RS 4 8 5 產品概述：高壓限流熔斷器保護裝置（以下簡稱限流熔斷器柜）適用于 3~3 5 kV 電力系統 中，主要元件由高壓限流熔斷器 FU、非線性電阻 FR 和隔離開關組成（見圖 1），在故障短 路發生后的 1~2ms 內截流，2~4ms 內切除故障。
主要部件及功能：
（一）：高壓限流熔斷器 FU
開斷能力強：正常電網系統中開斷能力可達到 80K A 或者更高，熔管采用特瓷工藝，比普 通熔管承受壓力能力大大提高。
快速性：可在短路故障發生后的 1~2ms 內截流，2~4ms 內切除故障，三相電流持續時間 不超過 6~7ms。
可靠性：高壓電流熔斷器的熔斷是靠本身的物理特性來決定的，不存在拒動或者誤動的情況。 限流性：由于短路電流在上升的起始階段及被截流，截流值一般為最大短路電流的 15~30%， 大大提高了系統和設備的動穩定余度。同時由于 I²t 大大降低，使熱穩定余度提高至少 200 倍以上。（見圖 2）吸能容量大：我公司研發的高壓限流熔斷器保護裝置，在裝置開斷短路 電流時，系統短路產生的大部分能量由熔斷器中的特制石英砂吸收，此石英砂的吸能容量為 2KJ/g，其比重我 1.5g/ cm³，單位體積可以吸能容量為 3KJ/cm³；采用并聯的氧化鋅電阻 每片的使用容量為 10K J，每片重量為 300g，其比重為 5.5g/ cm³，單位體積的氧化鋅電 阻吸能容量為 183 .3 J / cm³。所以同樣體積的石英砂是氧化鋅電阻的能容的 16.4 倍。
（二）：氧化鋅非線性電阻 FR
我公司開發了用在高壓電流熔斷器柜中的氧化鋅組件，以 10 kV 為例，正常普通閥片考慮到 FR 要長期運行，其必須滿足核電率小于 0.75 的要求。 對高壓片 U1mA 必須滿足 U 1mA≥ √ 2 * 10 /0 . 75=18.85kV，則其對應的殘壓在 1.7*U1mA= 32kV 以上；對于普通高能片，U10mA≥ √ 2 * 10 / 0 .75 = 18 . 85 kV，大 電流時對應的殘壓在 3 * U10mA= 56 .6 kV 左右，根據國標規定，操作電壓值應小于相電 壓的 2.5 倍，即氧化鋅電阻 FR 的殘壓應小于：2.5UΦ * √2 * 1.15 = 23 . 47 kV；由此可 以看出，如果要保證氧化鋅電阻能長期安全運行，則殘壓值必須大于國標要求，無法保證設 備絕緣安全；如果要是殘壓值符合國家標準，則 U 殘/ U 1mA，可達到 1 . 2，大片電壓可 以做到 2 kV 以上，單片氧化鋅電阻容量可達 2 0K J 以上。采用此種氧化鋅電阻既能保證在 各種工況情況下的長期安全運行，有能保證符合國家相關標準。
(三）：產品應用
用于水電廠廠用變壓器分支：
廠用變壓器高壓套管附近發生短路時，由于短路電流可高達上百千安，無法選擇到合適快速 的斷路器。對于水電廠來說，廠用電率不足 1 %，這一短路電流高達廠用電壓器額定電流的 上千倍，這將使廠用變壓器遭遇到嚴重損壞甚至發生爆炸。
在廠用電壓器側加裝高壓電流熔斷器柜，可帶來如下好處：
1 .廠用變壓器得到有效保護，避免因內部故障而發生爆炸事故；
2 .廠用分支短路，對于主變壓器是穿越性事故，KT-FUR 快速動作，使最大短路沖擊電流降 低 3 ~ 6 倍，可避免主變壓器因線圈變形而遭到損壞；
3 . KT-FUR 快速切除廠用分支故障，可避免發電機長時間多次遭受強大的短路電流的沖擊。 用于勵磁變壓器分支：勵磁變壓器內部故障時，短路電流將達到額定電流的一千倍以上。要 靠發電機滅磁切除故障，短路電流持續時間長，不可避免的要造成勵磁變壓器的嚴重損壞甚 至爆炸。而且勵磁變低壓側整流橋體故障時，由于切除時間過長，將會擴大設備損壞程度， 大大延長機組修復時間。
在勵磁變壓器高壓側加裝 KT-FUR 后，可帶來如下好處：
1 .有效 的保護勵磁變壓器，避免因內部故障而發生爆炸事故；
2 .勵磁變壓器分支短路時，可由 KT-FUR 快速切除故障，使最大短路沖擊電流降低 3 ~ 6 倍，可避免主變壓器因線圈變形而 遭到破壞；
3 .整流橋故障，可在 2 ~ 4ms 快速切除故障，減少故障損失。

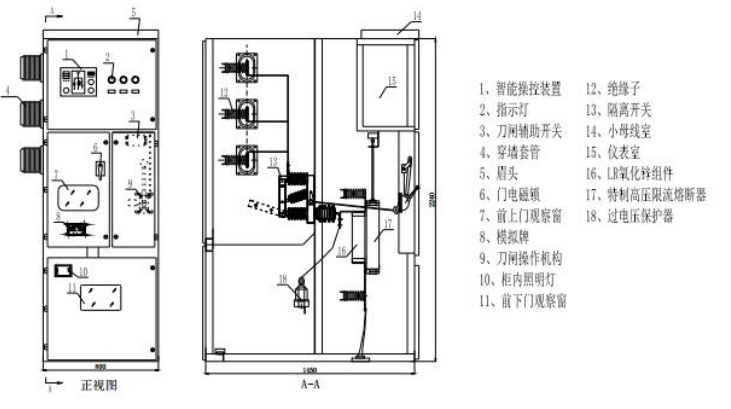

（四）：產品結構
（五）：訂貨須知
1 .用戶應提供系統的主機、主變、廠用變或勵磁變的參數。
2 .用戶提供系統圖紙并注明元件的名稱、規格、數量和型號。
3 .訂購整柜，需提供開關柜的外形尺寸。
4 .其他特殊要求在訂貨時，單獨列出。
（六）：使用條件
環境溫度：- 40℃~+70℃；
大氣壓力：80~110KPa；
空氣相對濕度：＜90%（25℃）、＜50%（40℃）；
海拔高度：≤2000m，高原型可以達到 4000m； 安裝地點應具有防御風、雨、沙塵設施。
（七）:包裝及運輸
包裝：一般采用木箱包裝，四周密封。
運輸：一般采用汽運，不宜在三級以下公路長距離運輸，必要時可才散運輸，重要配件處理 后運輸；
儲存：長期儲存時，應儲存在干燥通風的倉庫內，不宜在室外儲存。
