1、概述
中性點不接地以及經消弧線圈接地或高阻接地方式的電力系統，國內大部分66kV 及以下電網都采用這種接地方式。本裝置是我公司針對電力系統中各類故障研制的一種智能綜合型裝置。
該裝置適用于3～35kV變電所各級母線上，通過對電壓互感器、零序電流互感器的二次信號進行采樣、分析，快速準確地找出故障線路。同時能針對電網常見的容易引起跳閘事故的PT斷線、單相接地、鐵磁諧振、系統諧波等故障進行識別，根據故障類型進行波形錄制分析，并能對系統正常運行的電壓和零序電流進行實時監測。
該產品采用的雙核DSP處理器，同時具備上電自檢功能。內置SD卡，具備高速AD及FPGA采樣和功能強大的數字信號處理能力、快速浮點數運算能力以及大數據存儲功能，裝置采樣信號取自于寬頻傳感器，其頻寬達到100MHz，具有很好的頻率響應特性，能夠采集到電網電壓的高頻分量，利用DSP高速浮點運算實現信號的快速傅里葉分析，采用多種選線算法，使用模糊理論進行綜合的故障判定，發生單相接地故障故障時，準確判定故障線路，并將故障信息傳送至后臺，方便運維人員進行故障隔離，恢復系統正常供電。。
該裝置配備高清7寸觸摸屏可實現人機交互界面進行查詢和各種定值的設置。裝置同時具有記錄故障類型以及故障時刻的波形，能記錄系統電壓以及零序電流波形，最多可以記錄500條動作信息以及故障波形。波形記錄可通過U盤導出到電腦，利用專用軟件進行深入分析。裝置還具備有RS485、以太網通信、GPS的B碼校時接口、掉電數據保護等功能。
該裝置可通過國家級檢測中心IV級電磁抗干擾型式試驗。同時通訊協議可通過國家級通信及規約檢驗，確保裝置與整個監控系統兼容。
控制器設計參照以下標準：
GB/T 50064 交流電氣裝置的過電壓保護和絕緣配合設計規范；
GB/T 14598.9 量度繼電器和保護裝置；
GB/T 16927.1 高電壓試驗技術第一部分:一般試驗要求；
GB/T 7261 繼電保護和安全自動裝置基本試驗方法。
2、工作原理

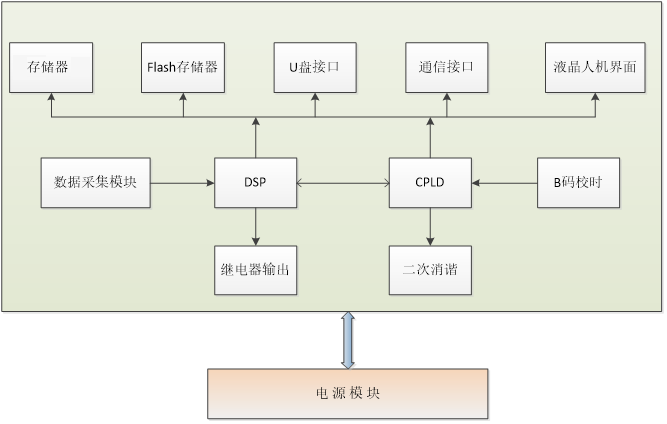

裝置由電源模塊、DSP系統、CPLD邏輯模塊、數據采集模塊、存儲器、并口FLASH、U盤接口、通訊接口、液晶人機界面，繼電器輸出等構成。如下圖：

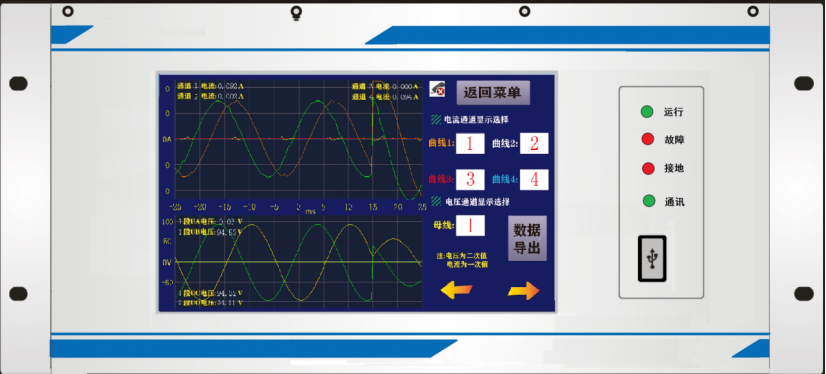

3、面板指示說明
信號燈說明：
運行：正常運行指示燈，閃爍頻率1Hz;
接地：當發生接地故障時閃爍；
報警：當系統電壓出現異常時故障指示；
通訊：當收到正確報文并返回報文時閃爍；
USB接口：用于U盤波形導出或升級程序；
5、功能及特點
① 運行監測功能
面板上顯示系統運行的零序開口電壓及零序電流的有效值，取代常規的PT柜監測儀表。
② 高精度接地選線功能
采用“多重判據模糊推論綜合選線”方法，綜合采用“首半波基波比幅比相法”、“最大增量法”、“智能高次諧波法”、“基波有功功率比較法”針對不同狀況進行選線判定，從而實現高精準選線。
③ 系統故障識別功能
根據零序開口電壓識別系統故障類型。能識別單相接地、PT斷線、PT諧振等故障。
④ 消除諧振功能
若判斷為鐵磁諧振故障，系統立即投入相應的阻尼電阻。同時顯示屏顯示發生諧振的頻次和時間，并記錄故障時的數據。
⑤ 數據遠傳功能
本裝置配置了RS485和以太網通訊接口。
⑥ IRIG-B碼授時功能
本裝置可以通過IRIG-B碼進行授時。通過精確的授時。
⑦ 事件記錄及故障報警功能
無論顯示屏界面在哪一級，一旦出現故障立即彈出故障界面，顯示故障類型、故障時間、故障參數等，同時系統自動記錄500次的故障信息并輸出報警接點。
⑧ 錄波及波形分析功能
最多可錄4通道電壓信號和60通道零序電流信號，錄波次數可存儲500次，每次錄波長度20個周波（故障前后各200ms）。液晶的波形顯示界面可查看波形。同時可以將U盤插入到面板上的USB接口，導出CFG格式的文件。在電腦上通過專業軟件分析，可以得到相位角、諧波分量等具體參數。
6、技術指標
①工作電源：AC/DC 110~220V，±10％；
②裝置功耗：＜30W；
③母線PT二次電壓輸入范圍：額定電壓≤交流150V，峰值電壓≤交流500V；
④零序電流：選線路數≤60路；額定電流≤交流5A，峰值電流≤交流50A；
⑤母線電壓：母線電壓≤4段；
⑥繼電器接點允許電流：≤10A／AC250V；
⑦故障錄波時間長度：400ms；
⑧同RTU和綜自站通信方式：硬節點、RS485、以太網、B碼對時；
⑨環境溫度：－35℃～+70℃；
⑩環境濕度：≤90％；
?海拔高度：小于 2000m，特殊情況下可達 4000m；
?使用地點不得有腐蝕性氣體、蒸汽、導電塵埃，不得有爆炸性氣體和破壞絕緣性氣體，安裝地點具有防風、防雨和防塵設施。
