公司以個性化設計、提供整體技術議案，為客戶量身訂制品質卓越產品為宗旨。用戶可根據電網環境需要選擇KTXH、KTXH-D、KTXH-G籌型號。
KTXH數碼消弧及PT柜（以下簡稱數碼消弧柜）適用于3～35kV_相非直接接地電力系統中，用來對各類過電壓的限制，以提高電網運行的安全性和供電可靠性。
數碼消弧柜適用于3—35kV中壓電力系統。
數碼消弧柜適用于中性點不接地、中性點經消弧線圈接地的電力系統。
數碼消弧柜適用于電纜線路為主的電網，電纜與架空線路的混合電網以及架空線路為主的電網。

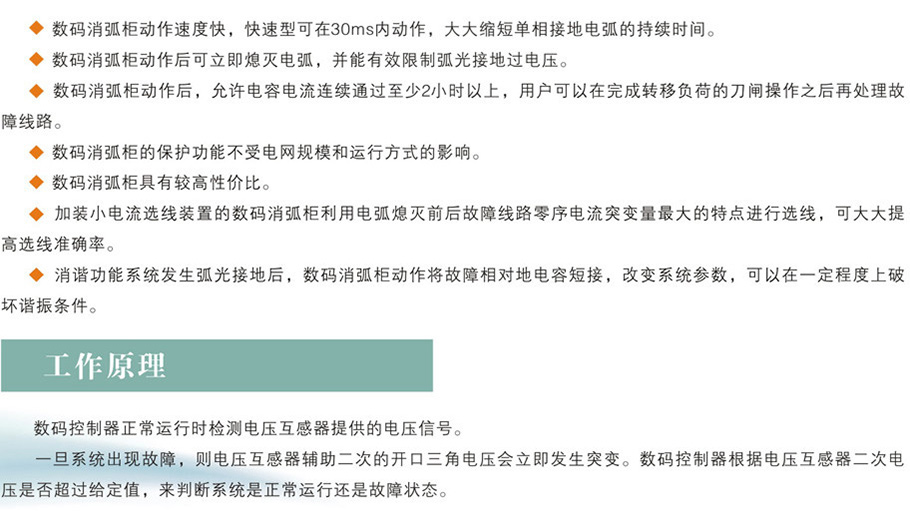

數碼消弧柜消弧功能 當系統發生單相弧光接地故障時，數碼消弧柜能在30ms內投入故障相的真空接觸器，故障相電壓降到零，故障點的電弧隨之熄滅，數碼消弧柜發出動作信號。
若用于架空線路，可設定經4—5s真空接觸器自動斷開。如為瞬時性故障，則系統恢復正常運行；如為永久性故障，真空接觸器再次投入并不再斷開，起到永久限制過電壓的作用。對于此種用途訂貨時需作說明。
當系統故障線路切除后，需人工通過復位按鈕或遠方控制使數碼消弧柜自動恢復正常狀態。
高壓限流熔斷器功能 由于各種原因造成的數碼消弧柜動作后通過數碼消弧柜兩相接地短路時，高壓限流熔哳器在1～2ms內將數碼消弧柜內的接地點快速切除，防止發生兩相短路的后果，不會影響系統正常運行。
金屬接地和PT斷線報警功能 當系統發生單相金屬性接地時，數碼消弧柜發生金屬性接地報警信號，并顯示故障相別。當電壓互感器熔斷器熔斷時，數碼消弧柜發出PT斷線報警信號，并顯示故障相別。
過電壓保護功能 當系統發生內部過電壓和大氣過電壓，由KTSG將過電壓限制到設備絕緣允許的水平。系統發生單相弧光接地故障時，數碼消弧柜動作后可將非故障相的弧光接地過電壓限制到線電壓的安全水平。
PT柜功能 數碼消弧柜中的電壓互感器，可以向其他指示儀表和繼電保護裝置等提供二次電壓信號。
數據遠傳功能 數碼消弧柜配置了RS485接口，可以通過總線實現數據遠傳。
事故追憶功能 數碼消弧柜可以記錄20次故障事件發生的時間、裝置動作狀態和相關事故參數。
開關狀態顯控裝置具有一次模擬圖、帶電顯示，分合閘狀態指示、接地開關指示、儲能指示、手車位置指示、語音防誤提示、溫濕度數值顯示、RS485遠程通訊接口等多項功能。
數碼消弧柜還可以加裝一次消諧、二次微機消諧裝置，以限制諧振過電壓。
數碼消弧柜可以加裝本公司專門設計的基于最大增量法原理的小電流選線裝置．實現自動選線功能。用電弧熄滅前后只有故障線路零序電流變化最大的原理來判斷故障線路，可以克服常規選線裝置存在的不足，使弧光接地時的選線準確率大大提高。

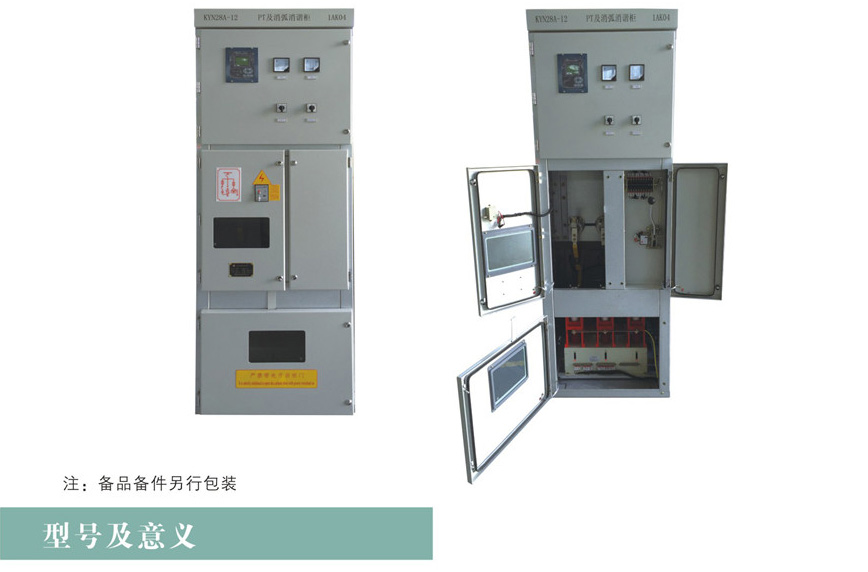

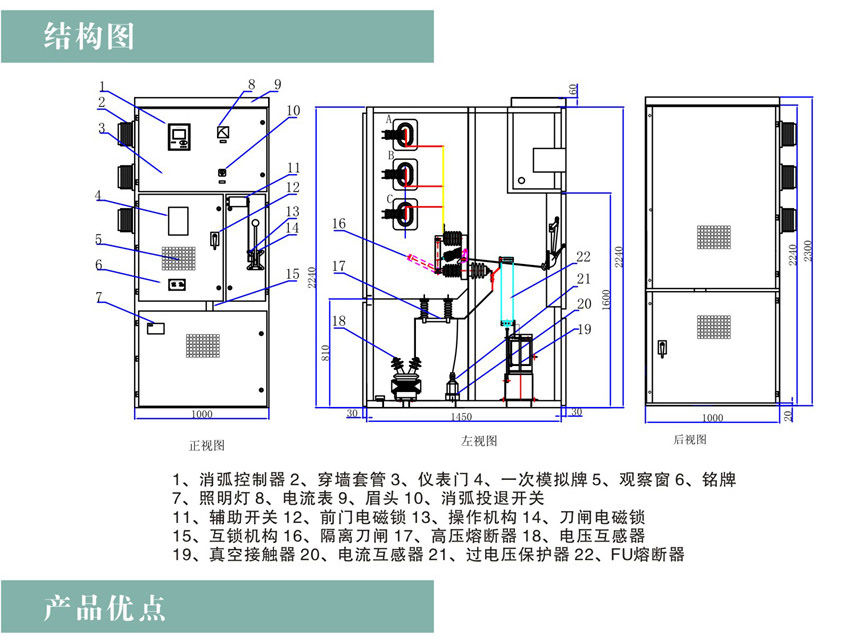

數碼消弧柜為固定式開關柜，外型尺寸可根據用戶要求加工，數碼消弧柜結構如裝置結構圖所示。對6kV、lOkV的柜體，考慮用戶檢修方便，寬度一般不小于lOOOmm，對于35kV柜體，寬度一般不小于1800mm：深度和高度可以與其并柜的柜體保持一致。

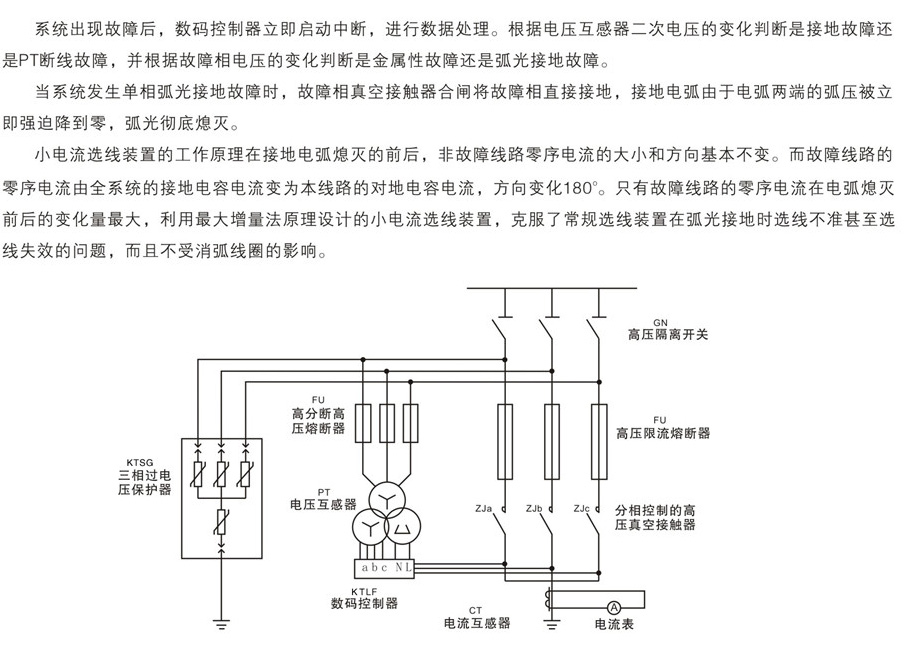

電壓互感器PT
PT為數碼控制器提供被保護系統的二次電壓和輔助二次電壓信號。

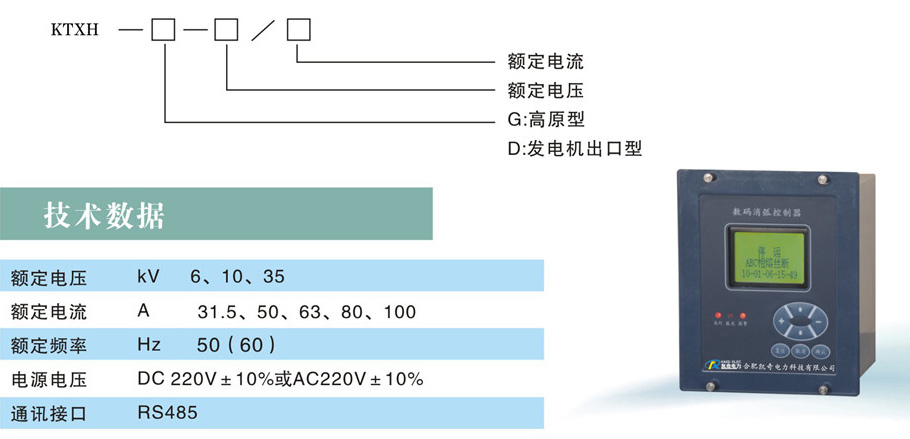

數碼控制器KTXH
KTXH根據電壓互感器提供的信號，判斷故障類別（PT斷線、金屬接地、弧光接地）和相別，向控制室或上位機發出故障信號。當發生弧光接地時快速型可在26ms內向故障相真空接觸器發出動作命令。
交流真空接觸器ZJ
ZJ在接到KTXH的動作命令后立即完成合閘動作，使弧光接地故障快速轉化為金屬性接地。
大容量組合式過電壓保護器KTSG
KTSG將相對地和相與相之間的各種過電壓限制在設備絕緣允許的范圍以內。
高壓隔離開關GN
GN用來控制數碼消弧柜的投運和退出，在數碼消弧柜需要檢修或調試時，與系統隔離并形成明顯的斷開點。
高壓限流熔斷器FU
肖數碼消弧柜動作后由于其他各種原因接地導致通過數碼消弧柜兩相接地線路，F(xiàn)U可在1—2ms之內快速退出數碼消弧柜內的接地，避免造成兩相短路的后果。
電流互感器LH和接地電流表
在數碼消弧柜動作后，通過接地電流表可較準確地讀出系統的單相接地電容電流。
