我國3—35kV系統中存在如下幾種過電壓：斷路器動作過程中產生的操作過電壓、電容元件和非線性電感在一定條件下產生的諧振過電壓、雷擊時產生的大氣過電壓和單相接地時產生的弧光過電壓等。目前尚無針對這些過電壓的完整的保護方案，從而會發生電纜放炮、電動機絕緣擊穿、避雷器爆炸和電壓互感器燒毀等事故。此類事故發生的原因，除了與系統中安裝的過電壓保護裝置的性能有關外，系統本身的復雜性對過電壓裝置的選擇有著重要的影響，對于不同的系統，選擇過電壓保護時需考慮系統輸配電線路的類型，輸配電線路的網絡結構，負載的性質和系統的接地方式等等。
針對如此復雜的系統，難以孤立的使用某種或某幾種過電壓保護裝置來全面抑制各種類型的系統過電壓，且這些不同廠家生產的過電壓保護產品，因保護特性不能相互匹配，而無法徹底有效的抑制系統過電壓。

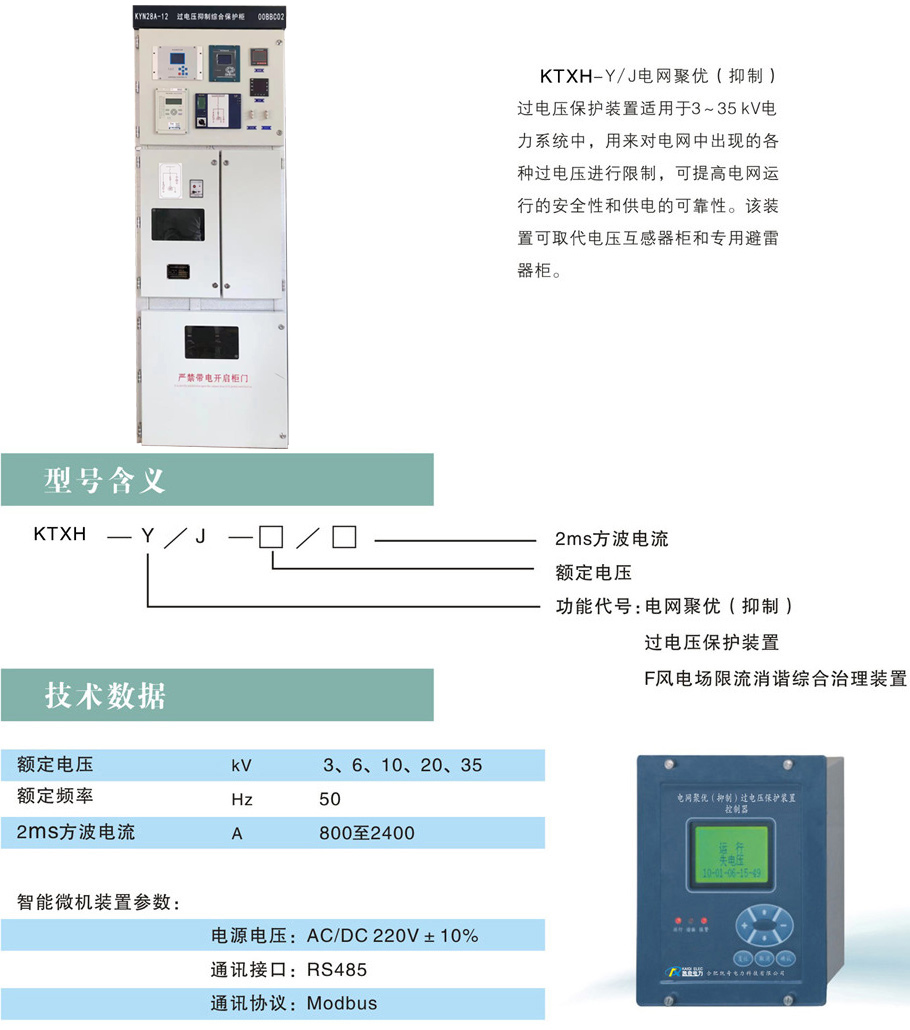

針對目前中壓系統過電壓防治的現狀，我公司研制生產了系統電網聚優（抑制）過電壓保護裝置，型號KTXH-Y/J，該柜可消除系統中過電壓保護元件及裝置的保護死區，優化系統過電壓的保護特性。
電網聚優（抑制）過電壓保護裝置適用于發電、變電和用電企業的3~ 35 kV電力系統，并可替代電壓互感器柜、專用避雷器拒等。
電網聚優（抑制）過電壓保護裝置內采用我公司研制的專用元件一一大容量綜合過電壓保護器，能夠有效平緩過電壓的上升前沿并削平電壓尖峰，并能夠耐受過電壓產生的超大能量，該專用元件與本公司生產的過電壓保護器及消弧柜的保護特性相匹配，可以全面消除系統過電壓保護的死區。

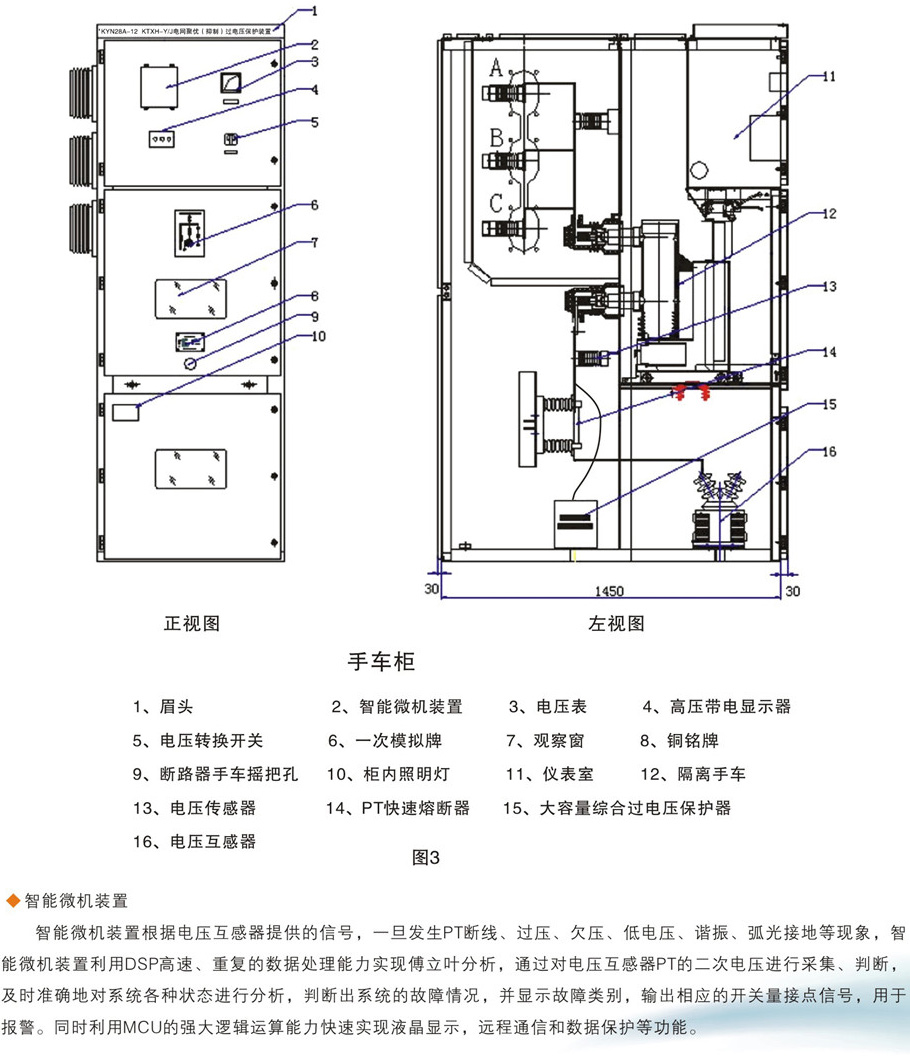

電網聚優（抑制）過電壓保護裝置在正常運行時，柜內智能微機裝置實時不間斷的檢測PT提供的電壓信號，一旦發生PT斷線、過壓、欠壓、低電壓、諧振、弧光接地等現象，智能微機裝置利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器PT的二次電壓進行采集、判斷，及時準確地對系統各種狀態進行分析，判斷出系統的故障情況，并顯示故障類別，輸出相應的開關量接點信號，用于報警。同時利用MCU的強大邏輯運算能力快速實現液晶顯示，遠程通信和數據保護等功能。
當系統出現諧振，電網聚優（抑制）過電壓保護裝置智能微機裝置根據系統諧振的不同頻率實現快速動作，輸出相應的開關量接點，用于報警，并快速實現液晶顯示。
電網聚優（抑制）過電壓保護裝置具有RS485接口，配有標準的Modbus通訊規約，與用戶微機監控系統實現數據遠距離通訊和數據傳送。
